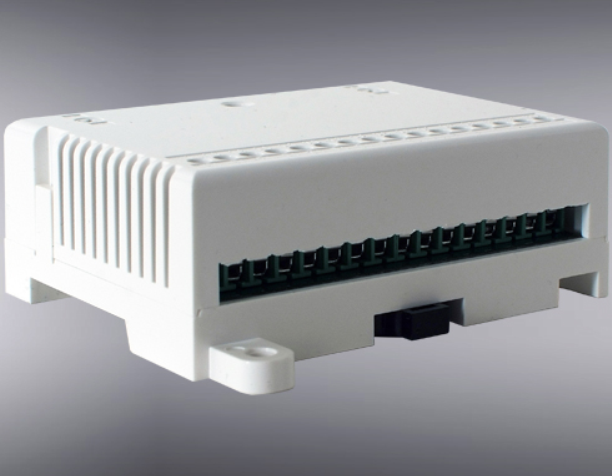

MODULO DE ENTRADA E SAIDA 7203

O dispositivo de entrada-saída FD7203 é designado para produzir e enviar um sinal elétrico para vários dispositivos em caso de eventos ocorridos e registro de impactos externos, típicos para eventos de condição de incêndio. O dispositivo é compatível com os painéis de controle de incêndio endereçáveis ​​IFS7002, complementando as possibilidades dos sistemas endereçáveis ​​da série IFS7000.

Dados Técnicos

Loop endereçável:
– Tensão de alimentação: (15 ÷ 30) V DC
– Consumo de corrente no modo de operação: <350µA
– Consumo de corrente no estado de alarme: (2 ± 1) mA

Entrada: 1 pc.
– “Condição de falha” – interrupção: Rline> 25kΩ
– “Condição de falha” – curto-circuito: Rline≤2,2kΩ
– “Modo de trabalho” faixa: 5,7kΩ≤Rline <15kΩ
– “Entrada ativada” faixa: 2,2kΩ < Rline <5,7kΩ
– “entrada ativada” – entrada não verifica se há curto-circuito: 0kΩ <Rline <5,7kΩ

Saída: (dependendo da configuração e da fonte de alimentação Relé ou Monitorado): 1 pc.

Relé (contato seco)
– Tipo: livre de potencial, funções de comutação
– Especificações elétricas: 30VDC / 1A, 125VAC / 0,5A
ou
monitorado
– Tipo: potencial
– Especificação elétrica: (12 ÷ 30) V DC
– Corrente de ativação de pico: 400mA

Faixa de temperatura de operação: de menos 5 ° С a 40 ° С
Grau de proteção: IP30
Resistência à umidade relativa (sem condensação): ≤ 95%
Dimensões: 90x60x22 mm
Peso: 0,075 kg
